Расходомер АКРОН-01 стационарный
Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.
Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00 и может быть использован для любых учетных операций, в том числе коммерческих.
Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

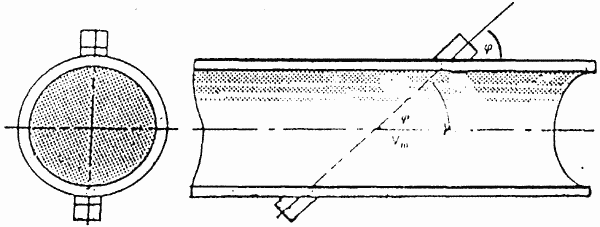

Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.
Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:
- текущие значения измеряемых величин:
– объема протекающей жидкости (м3);
– мгновенного значения расхода (м3/ч);
– скорости потока;
– общего времени учета;
- дата и время;
- содержимое архивов:
– почасового – 2500 записей (более 100 суток);
– посуточного – 2200 записей (более 6 лет);
– перерывов учета – 100 записей;
- индикация настройки акустического канала при монтаже;
- диагностические сообщения о неисправностях.
Выходной сигнал расходомера АКРОН-01 – 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямо пропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также через GSM-модем.
Диаметр условного прохода трубопровода, мм 40 – 2000
Верхние пределы диапазонов измеряемого расхода, м3/ч 8 – 40000
Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу – после места установки:
- при измерении объемного расхода ±1,5
- при измерении количества ±2
Температура, оС:
- контролируемой среды -10 до +130
- воздуха, окружающего БЭ-1 -20 до +50
Степень защиты от внешних воздействий оболочки ПП-1 и БЭ-1 – IP-65 по ГОСТ 14254.
Питание расходомера от сети переменного тока, В 220
Межповерочный интервал 2 года
верхние пределы измеряемых расходов
и ряд диаметров условного прохода трубопровода
| Диаметр условного прохода, Dу, мм | Диапазоны измеряемых расходов, Q, м3/ч |
| 40 | (0,16 – 8)…(1-50) |
| 50 | (0,2 – 10)…(2 – 100) |
| 65 | (0,25 – 12,5)…(3,2 – 160) |
| 80 | (0,32 – 16)…(5 – 250) |
| 100 | (0,4 – 20)…(6,4 – 320) |
| 125 | (0,5 – 25)…(8 – 400) |
| 150 | (0,64 – 32)…(12 – 600) |
| 200 | (0,8 – 40)…(20 – 1000) |
| 250 | (1 – 50)…(25 – 1250) |
| 350 | (1,2 – 60)…(32 – 1600) |
| 400 | (1,6 – 80)…(40 – 2000) |
| 500 | (2 – 100)…(64 – 3200) |
| 650 | (2,5 – 125)…(80 – 4000) |
| 800 | (3,2 – 160)…(160 – 8000) |
| 1000 | (4 – 200)…(320 – 16000) |
| 2000 | (8 – 400)…(800 – 40000) |
