Расходомеры выпускаются в трех исполнениях:
· ЭХО-Р-03-1 – для измерений объемного расхода и суммарного объема в водоводе прямоугольного, U -образного или круглого сечения при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-1 и акустический преобразователь АП-11 или АП-13 (взамен ЭХО-Р-02);
· ЭХО-Р-03-2 – для измерений объемного расхода и суммарного объема в двух водоводах прямоугольного, U -образного или круглого сечения одновременно (двухканальный) при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-2 и два акустических преобразователя АП-11 или АП-13, устанавливаемых на разных водоводах;
· ЭХО-Р-03-3 – для измерений объемного расхода и суммарного объема в безнапорных каналах прямоугольной формы, оборудованных измерительными лотками или водосливами при свободном и затопленном истечении потока (двухлучевой); включает в себя преобразователь передающий измерительный ППИ-3 и два акустических преобразователя АП-11 или АП-13 для измерения уровня в одном водоводе перед измерительным лотком и после него.

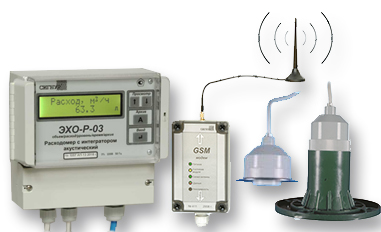

Расходомер с интегратором акустический ЭХО-Р-03-1
Расходомер предназначен для коммерческого и технологического учета сточных вод в открытых каналах и безнапорных трубопроводах. При разработке учтен опыт эксплуатации расходомеров ЭХО-Р, ЭХО-Р-01 и ЭХО-Р-02.
- бесконтактное измерение расхода и объема сточных вод любой загрязненности и агрессивнсти в открытых каналах любой конфигурации и безнапорных трубопроводах — на промышленных предприятиях, в канализационных сетях, на очистных сооружениях;
- запатентованные технические решения.

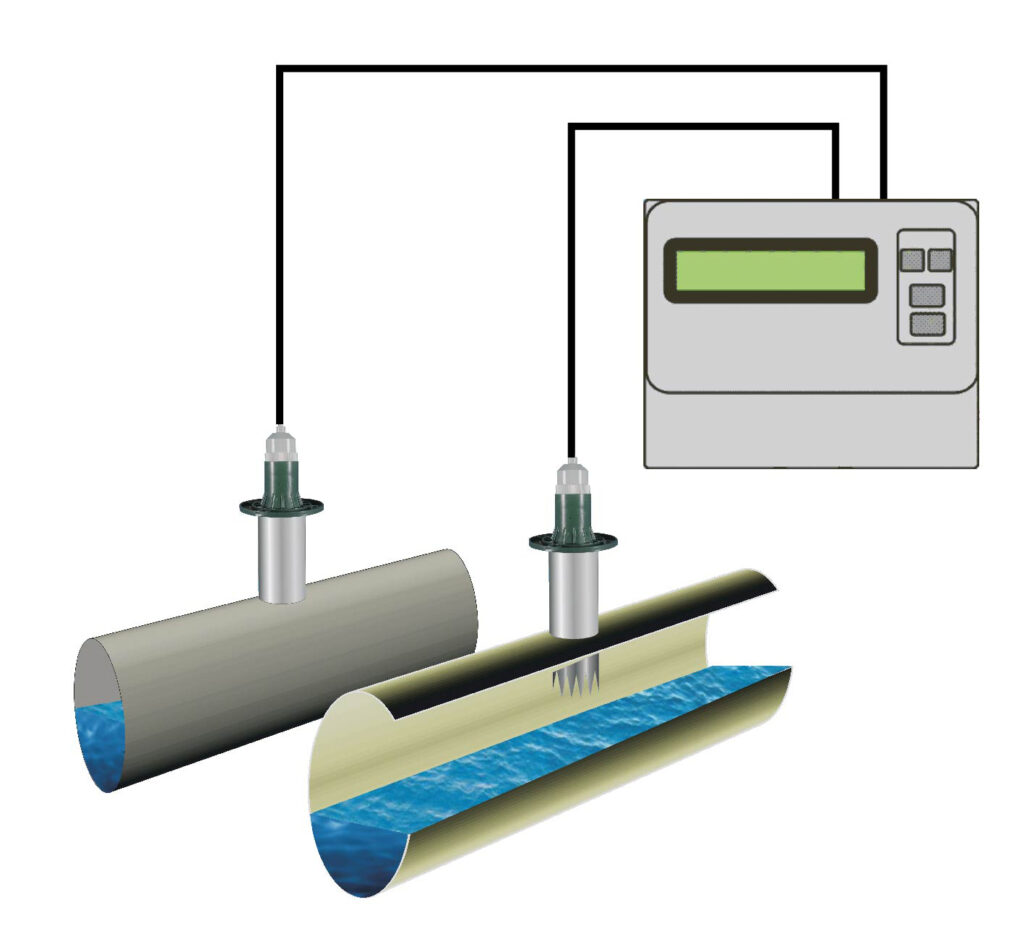

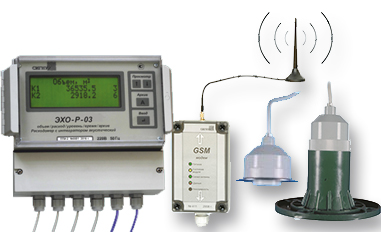

Расходомер с интегратором акустический ЭХО-Р-03-2 двухканальный
Расходомер предназначен для учета и контроля расхода сточных вод в двух водоводах одновременно.
Состав расходомера:
Электронный блок ППИ-Р-2 — 1 шт.
Акустический преобразователь АП-11 или АП-13 — 2 шт.

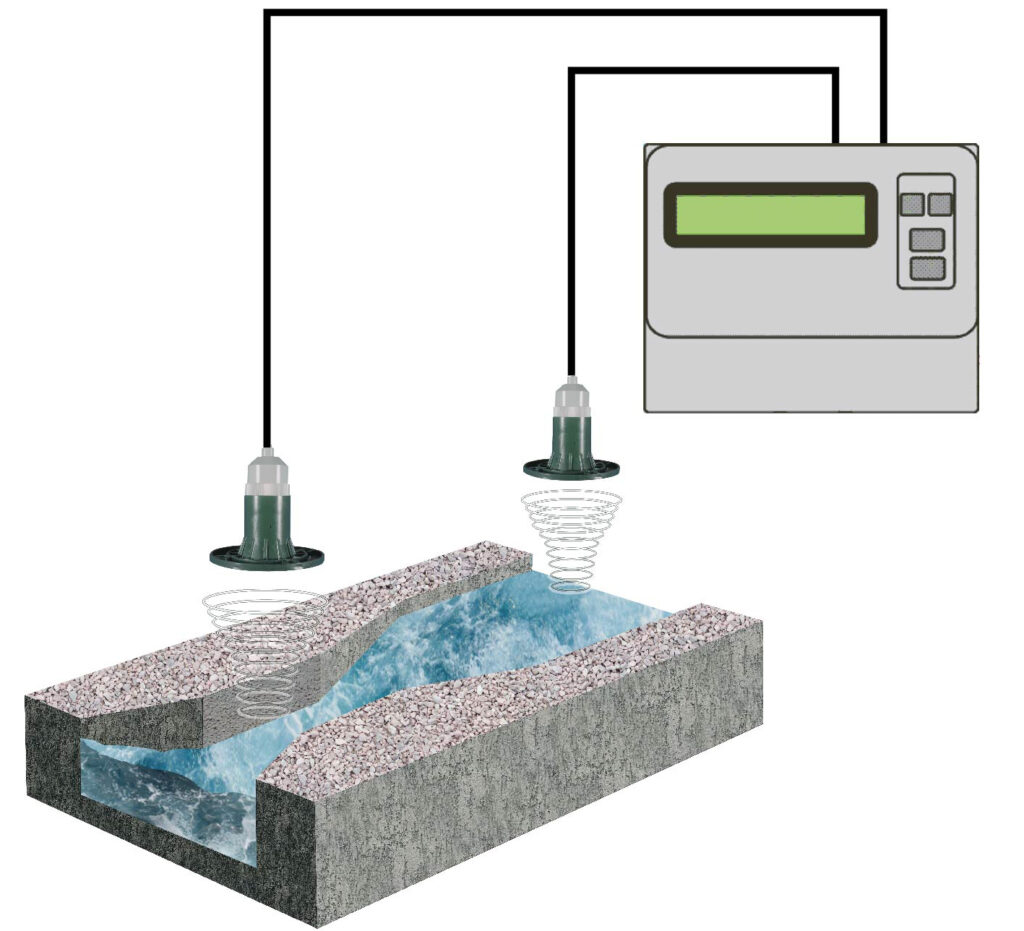

Расходомер с интегратором акустический ЭХО-Р-03-3 двухлучевой
Расходомер предназначен для учета и контроля расхода сточных вод в водоводах, оборудованных лотком Вентури, с возможным затоплением.
Состав расходомера:
Электронный блок ППИ-Р-3 — 1 шт.
Акустический преобразователь АП-11 или АП-13 — 2 шт.
| РАСХОДОМЕР С ИНТЕГРАТОРОМ АКУСТИЧЕСКИЙ ЭХО-Р-03 | Принцип действия: бесконтактное измерение уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода и последующее интегрирование | |
| Состав расходомера:Ø акустический преобразователь АП-11 или АП-13 – 1шт. для ЭХО-Р-03-1; 2 шт. – для ЭХО-Р-03-2 и ЭХО-Р-03-3Ø электронный блок ППИ-Р-1, или ППИ-Р-2, или ППИ-Р-3 | ||
| Выходной сигнал расходомера – показания жидкокристаллического дисплея. | ||
| Дополнительно на дисплее может отображаться следующая информация:· текущие значения измеряемых величин:- – объема протекающей жидкости (м3);- – мгновенного значения расхода (м3/ч);- – уровня (м);- – времени работы;· содержимое архивов :- почасового – 8784 записей (более 1 года)- посуточного – 2200 записей (более 6 лет)- перерывов учета – 100 записей· диагностические сообщения о неисправностях. | ||
| Дополнительные выходные сигналы | – 0 – 5, 0 – 20, 4 – 20 мА постоянного тока для индикации мгновенного значения расхода- импульсный выход- Релейные уставки сигнализации уровня заполнения водовода – 6 точек | |
| Возможность вывода информации на компьютер | – через встроенный интерфейс RS -232;- через встроенный интерфейс RS -485;- USB ;- через GSM- модем | |
| Основная погрешность | Основная относительная погрешность δ в пределах 20 – 100% диапазона изменения уровня, не более ±3%;Основная приведенная погрешность γ в пределах от 0 до 20 % диапазона изменения уровня, не более ±3%; | |
| Дополнительная приведенная погрешность в лотках Вентури с затоплением | ||
| Питание | 220 В, 50 Гц (12В пост. тока по спецзаказу) | |
| Температура окружающего воздуха, оС:для АПдля ППИ-Р | от -30 до +50 оС от -20 до + 50 оС | |
| Срок службы | 6 лет | |

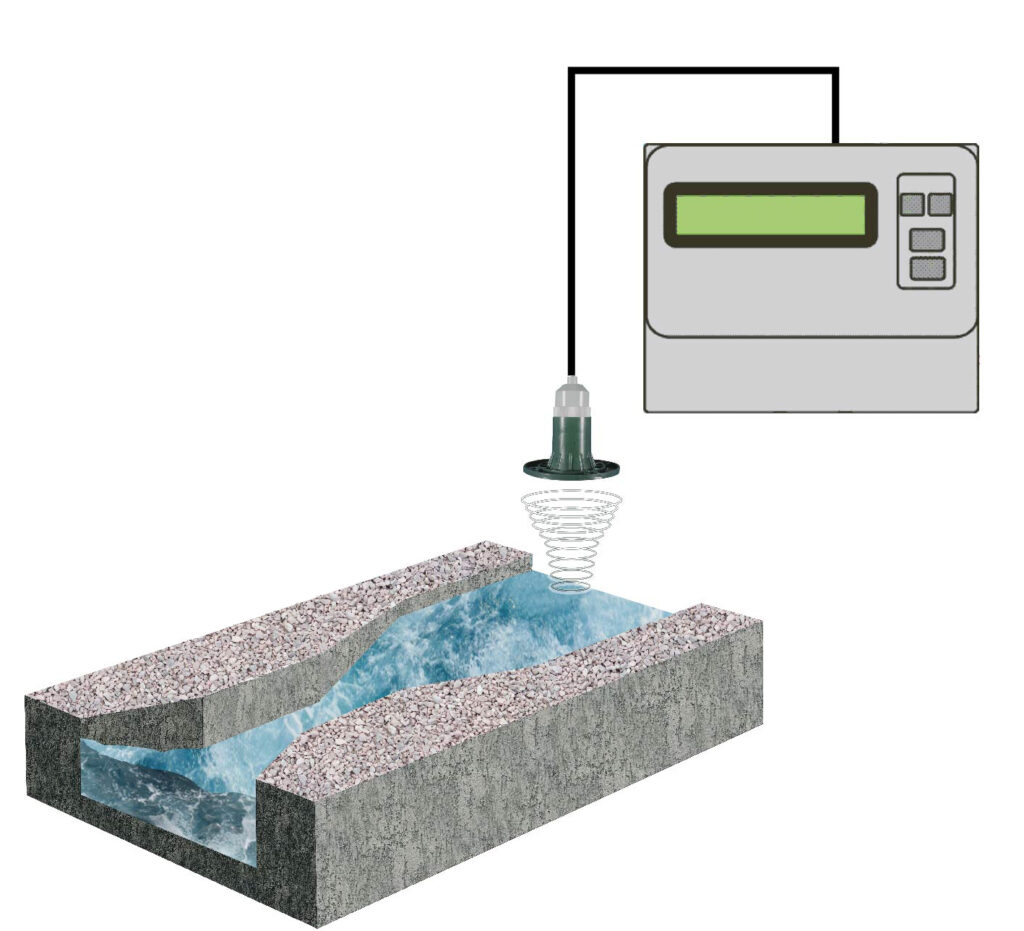

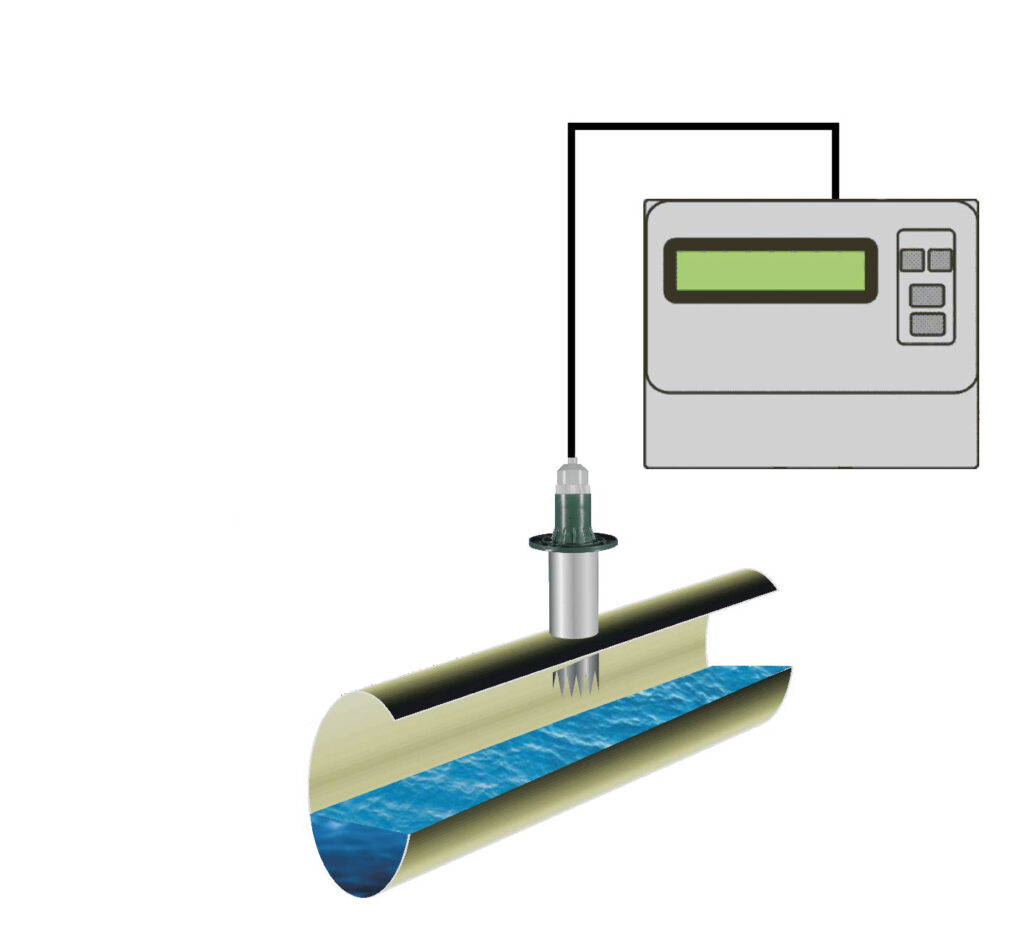

| При измерении расхода в открытых каналах АП устанавливается над лотком на высоте 1 м, что предохраняет его от обмерзания в зимнее время.При измерении расхода в безнапорных трубопроводах АП помещается в специальный звуковод. | ||
| Градуировка осуществляется при изготовлении расходомера по документации на устройство лотка или водовода, представленной заказчиком.Существует возможность оперативной корректировки градуировочной характеристики на объекте. | ||
| Метрологическая поверка расходомера проводится один раз в четыре года | ||
