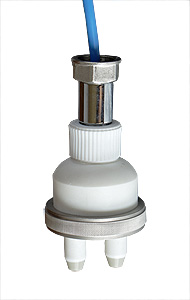

Сигнализатор уровня осадка СО-2
Предназначен для сигнализации уровня оптически плотного осадка (активный ил, песок и т.п.) в жидкой среде. Контролируемые среды – сточные воды промышленных, коммунальных и сельскохозяйственных объектов, агрессивные, с пленкообразующими, налипающими и кристаллизующимися веществами.
Принцип действия сигнализатора основан на различии распространения инфракрасного светового луча в оптически прозрачных и непрозрачных средах. В оптически непрозрачной среде световой луч прерывается, что и фиксирует сигнализатор.

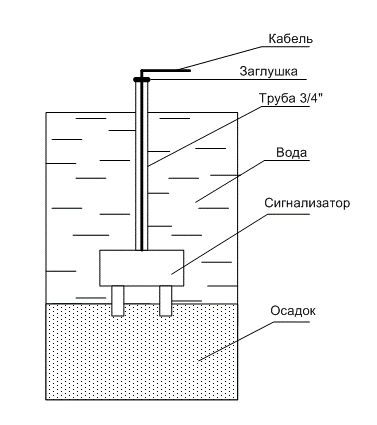

Сигнализатор выполнен в виде единого конструктива и представляет собой герметичный цилиндр, который крепится в резервуаре с помощью штанги. В качестве штанги можно использовать водопроводную трубу диаметром 3/4 дюйма. Длина трубы определяется требуемым уровнем срабатывания сигнализатора.
Технические данные
| Характеристика | Значение |
| Погрешность срабатывания, мм | + 20 |
| Температура контролируемой среды, оС | 0 ÷ 40 |
| Показатель экстинкции (затухания опти- ческого сигнала) для длины волны 0,92 мкм, 1/м: в жидкости, не более в осадке, не менее | 100 300 |
| Выходной сигнал | релейная сигнализация замыкание “сухих” контактов (до 2,5 ВА, до 50 В, до 0,05 А) |
| Питание от сети постоянного тока напря- жением, В | 12 – 25 |
| Потребляемая мощность, Вт, не более | 2 |
| Габаритные размер, м | Ø 78 х 95 |
| Степень защиты оболочки | IP68 |
| Масса, кг, не более | 2,5 |
Условное обозначение при заказе сигнализатора:
“Сигнализатор осадка СО-2 ТУ 4214-015-18623641-12”.

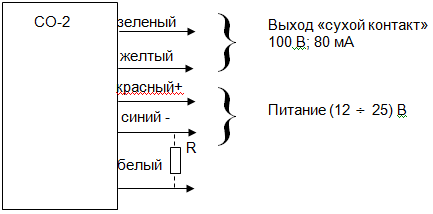

схема внешних соединений сигнализатора уровня осадка СО-2
Допускается регулировка чувствительности сигнализатора подключением внешнего резистора 100 Ом< R <30 кОм (100 Ом – срабатывание в плотном иле; 30 кОм – срабатывание в мутной воде)

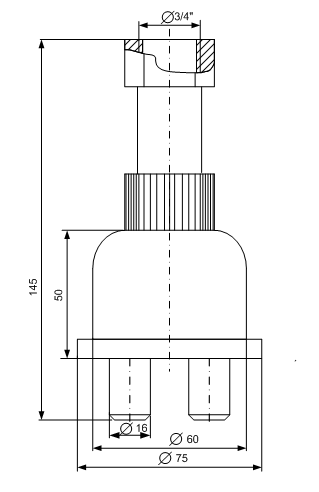

Габаритные и установочные размеры сигнализатора СО-2
